Stampaggio a iniezione: costi, finitura superficiale, difetti, inserto e sovrastampaggio e controllo qualità

Mercato della plastica stampata ad iniezione: dimensioni, crescita e cosa lo sta guidando

Il mercato della plastica stampata ad iniezione è uno dei più grandi segmenti manifatturieri dell’economia globale. Valutato approssimativamente 385 miliardi di dollari nel 2023 , si prevede che raggiungerà i 510–530 miliardi di dollari entro il 2030 con un tasso di crescita annuo composto di circa il 4,5–5,0%. Lo stampaggio a iniezione rappresenta circa il 32% di tutta la lavorazione della plastica a livello globale in termini di volume – più di qualsiasi altro metodo di formatura singolo – e tocca praticamente ogni categoria di prodotto, dai componenti automobilistici e dispositivi medici all’elettronica di consumo, agli imballaggi e all’hardware per l’edilizia.

Il geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

Il five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

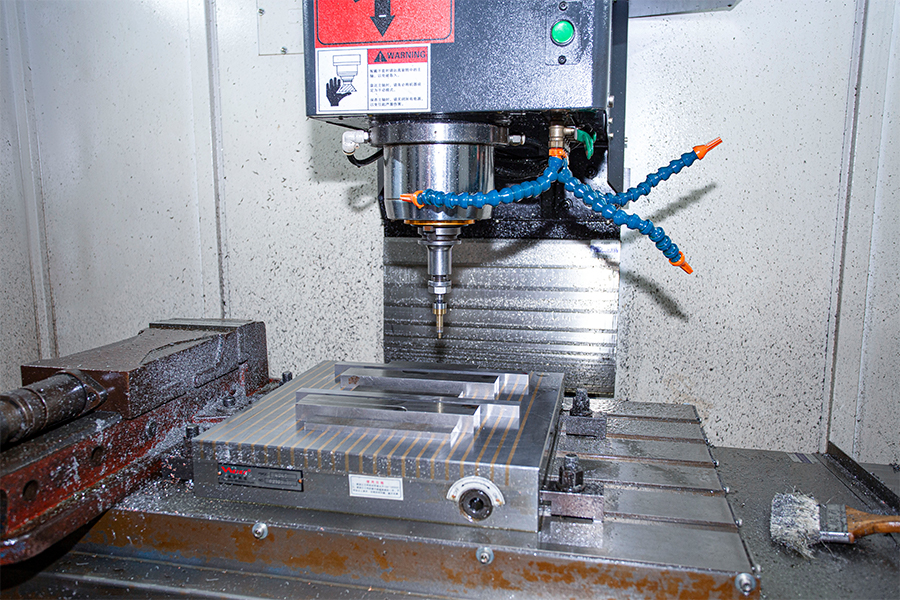

Quanto costa uno stampo a iniezione di plastica?

Il costo delle attrezzature è l'investimento iniziale più significativo in un progetto di stampaggio a iniezione e la cifra che più spesso determina se un progetto è commercialmente fattibile a un dato volume di produzione. Quanto costa uno stampo per iniezione plastica dipende dalle dimensioni del pezzo, dalla complessità geometrica, dal numero di cavità, dal tipo di acciaio e dal fatto che sia prodotto a livello nazionale o offshore.

Come quadro di riferimento operativo:

• Prototipo semplice o strumento bridge (cavità singola, acciaio dolce o alluminio, durata della cartuccia limitata): $ 1.500– $ 5.000 (offshore); $ 5.000–$ 15.000 (domestico USA/UE)
• Strumento di produzione semplice (cavità singola, acciaio P20 o H13, durata della cartuccia 500.000): $ 3.000– $ 8.000 (Cina offshore); $ 12.000– $ 30.000 (domestico)
• Strumento di produzione di media complessità (cavità singola, azioni laterali, sollevatori multipli, superfici strutturate): $ 8.000– $ 20.000 (offshore); $ 25.000– $ 80.000 (domestico)
• Strumento multi-cavità ad alta complessità (4–16 cavità, sistema a canale caldo, tolleranze strette): $ 20.000– $ 100.000 (offshore); $ 80.000– $ 500.000 (domestico)
• Strumento di grandi dimensioni per automobili o elettrodomestici (cavità singola, pezzo molto grande, geometria complessa): $ 50.000– $ 200.000 (offshore); $ 150.000– $ 800.000 (domestico)

Il largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Un punto critico spesso trascurato nelle discussioni sui costi: il costo ammortizzato per parte Il costo totale degli utensili diviso per il volume di produzione è molto più rilevante del numero assoluto degli utensili. Uno strumento da 50.000 dollari che produce 500.000 parti aggiunge 0,10 dollari/parte al costo; la produzione di 10.000 parti aggiunge $ 5,00/parte. A bassi volumi, il costo degli utensili per parte spesso supera il costo combinato del materiale e dello stampaggio, motivo per cui le alternative a breve termine (utensili morbidi, utensili stampati in 3D, prototipi lavorati a macchina) sono economicamente razionali al di sotto di determinate soglie di volume.

Finitura superficiale dello stampaggio a iniezione: gradi, standard e cosa li influenza

Finitura superficiale per stampaggio ad iniezione viene specificato utilizzando sistemi di classificazione standardizzati, più comunemente gli standard di finitura SPI (Society of the Plastics Dentrodustry) in Nord America e lo standard VDI 3400 in Europa e Asia. I due sistemi affrontano la stessa gamma di qualità superficiale ma utilizzano scale diverse e non sono direttamente intercambiabili senza un riferimento di conversione.

Il SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 — Superfici lucidate al diamante e molto lucide. Utilizzato per lenti ottiche, packaging cosmetico, coperture trasparenti. Valori Ra fino a 0,012–0,025 µm. Richiede acciaio temprato (H13 o S136) e un tempo significativo di lucidatura post-lavorazione.
• SPI B-1, B-2, B-3 — Carta semilucida, grana lucida. Custodie per dispositivi elettronici di consumo, pannelli di elettrodomestici, componenti commerciali generali in cui l'aspetto conta ma non la chiarezza ottica. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 — Finitura opaca, pietra o tela smerigliata. Componenti industriali, parti automobilistiche sotto cofano, componenti strutturali interni. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 — Sabbiato strutturato, da opaco a opaco grossolano. Parti che richiedono struttura antiscivolo, attrezzature agricole, alloggiamenti di servizio. Ra ~0,80–3,20 µm.

Oltre alla finitura superficiale dell'acciaio, la superficie ottenibile del pezzo dipende dalla scelta del materiale, dalla temperatura di fusione, dalla velocità di iniezione e dalla temperatura dello stampo. Le finiture ad alta lucentezza richiedono temperature dello stampo più elevate (che migliorano la replica della superficie dell'acciaio lucido), velocità di riempimento più lente (che riducono l'opacità indotta dal taglio) e materiali con bassa viscosità del fuso e buon flusso. Le miscele ABS e PC/ABS replicano bene le superfici lucide; I gradi caricati di vetro producono una superficie che nessuna quantità di lucidatura sull'acciaio potrà eliminare, perché le fibre di vetro sporgono leggermente mentre la resina si restringe attorno ad esse durante il raffreddamento.

La struttura, sia mediante incisione con acido (Mold-Tech e sistemi equivalenti) o EDM (lavorazione per scarica elettrica), deve essere specificata con un angolo di sformo adeguato per consentire l'espulsione della parte senza segni di trascinamento. La regola standard è 1° di angolo aggiuntivo per 0,025 mm di profondità della struttura — una struttura a grana profonda della pelle che richiede 3° o più di spoglia su superfici con struttura pesante per evitare strappi superficiali durante l'espulsione.

Segni di bruciatura nello stampaggio a iniezione: cause, diagnosi ed eliminazione

Segni di bruciatura nello stampaggio a iniezione appaiono come scolorimento marrone scuro, nero o carbonizzato sulla superficie della parte, in genere nell'ultimo punto di riempimento della cavità o in punti in cui l'aria intrappolata non può fuoriuscire. Sono uno dei difetti di stampaggio a iniezione più comuni e uno dei più istruttivi, poiché la loro posizione rivela informazioni specifiche sul modello di flusso e sulle condizioni di sfiato dell'utensile.

Il Diesel Effect

Il most common mechanism behind burn marks is the effetto diesel : mentre il fronte di fusione avanza attraverso la cavità e comprime l'aria davanti ad esso, l'aria si riscalda adiabaticamente, lo stesso meccanismo dell'accensione per compressione di un motore diesel. Se l'aria compressa non riesce a fuoriuscire attraverso le prese d'aria prima che il fronte di fusione la raggiunga, la temperatura dell'aria sale a 300–400°C o più, sufficiente a degradare e carbonizzare la maggior parte dei materiali termoplastici tecnici. Il segno di bruciatura si forma nel punto preciso in cui è rimasta intrappolata la sacca d'aria.

Cause e soluzioni principali

• Ventilazione insufficiente: Il most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Velocità di iniezione eccessiva: L'elevata velocità di riempimento comprime l'aria più velocemente di quanto possa fuoriuscire anche attraverso prese d'aria adeguate. Soluzione: ridurre la velocità di iniezione nell'ultimo 20–30% del riempimento (un profilo di velocità anziché una velocità costante); verificare che il tempo di riempimento rientri nell'intervallo appropriato per lo spessore della parete della parte e la lunghezza del flusso.
• Posizione del cancello che causa la trappola d'aria: Se il cancello è posizionato in modo tale che due fronti di flusso si incontrino e intrappolino l'aria in una tasca cieca, nessuna quantità di ventilazione sulla linea di giunzione sarà di aiuto. Soluzione: riprogettare la posizione del punto di accesso o aggiungere un punto di accesso secondario per modificare la posizione della linea di saldatura/trappola d'aria in una superficie ventilata.
• Degrado del materiale nella canna: I segni di bruciatura possono anche avere origine nella canna (da materiale che si trova in zone morte a temperatura eccessiva o da contaminazione di resina) ed essere iniettati nella parte come strisce anziché segni localizzati. Questi appaiono in modo diverso: striature dal cancello piuttosto che un punto distinto all'estremità del flusso.

Stampaggio a iniezione a breve termine: quando il basso volume è la risposta giusta

Stampaggio ad iniezione a breve termine - chiamato anche stampaggio a iniezione a basso volume o a ponte - si riferisce a cicli di produzione che in genere vanno da poche centinaia a 10.000-25.000 parti, utilizzando strumenti appositamente progettati per ridurre al minimo i costi iniziali piuttosto che massimizzare la velocità del ciclo e la longevità. Occupa lo spazio di produzione compreso tra la stampa 3D (economica inferiore a circa 100 parti per geometrie complesse) e lo stampaggio a iniezione per la produzione completa (economica superiore a 25.000-50.000 parti per la maggior parte delle applicazioni).

Il enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

Lo stampaggio a breve termine è la scelta corretta per: la convalida del mercato prima di impegnarsi nella produzione completa delle attrezzature; produzione di ponti mentre vengono fabbricati strumenti di produzione a lungo termine; parti di ricambio per prodotti legacy in cui la domanda totale non giustifica l'investimento in attrezzature pesanti; e quantità di sperimentazioni cliniche o normative nello sviluppo di dispositivi medici in cui sono probabili modifiche alla progettazione prima dell'approvazione finale.

Il key process discipline in short-run molding is progettazione per utensili in alluminio : evitare angoli interni molto acuti (la concentrazione delle sollecitazioni nell'alluminio è più consequenziale che nell'acciaio temprato), ridurre al minimo le azioni laterali ove possibile (ogni azione è una superficie di usura) e progettare angoli di sformo adeguati fin dall'inizio piuttosto che tentare di adattarli. Le parti progettate pensando agli strumenti di breve durata possono spesso essere trasferite agli strumenti di produzione con modifiche minime alla progettazione; le parti progettate presupponendo fin dall'inizio l'utilizzo di utensili duri a volte non possono essere riprodotte economicamente in alluminio.

Stampaggio con inserti e sovrastampaggio: differenze, applicazioni e modalità di scelta

Lo stampaggio con inserti e il sovrastampaggio sono entrambi processi che combinano due o più materiali in un unico componente stampato, ma differiscono fondamentalmente in ciò che incapsula il materiale secondario e nel modo in cui il processo viene sequenziato. Comprensione le differenze tra stampaggio con inserti e sovrastampaggio è essenziale per selezionare il processo giusto in una progettazione di parti multimateriale.

Che cos'è lo stampaggio a inserti?

Dentro stampaggio ad inserimento , un componente preformato (più comunemente un inserto metallico come un dado in ottone filettato, un perno in acciaio, un contatto elettrico o una staffa metallica stampata) viene inserito nella cavità dello stampo prima dell'iniezione. La plastica fusa viene quindi iniettata attorno e sopra l'inserto, incapsulandolo mentre la plastica si solidifica. Il risultato è un singolo componente in cui l'inserto metallico è posizionato in modo permanente e preciso all'interno della parte in plastica, con la plastica che scorre nei sottosquadri o attraverso i fori nell'inserto per creare un interblocco meccanico che resiste ai carichi di estrazione e torsione.

Lo stampaggio a inserti viene utilizzato ovunque una parte in plastica necessiti delle proprietà meccaniche del metallo su un'interfaccia specifica: connessioni filettate che devono resistere a ripetuti montaggi e disassemblaggi, terminali elettrici che richiedono conduttività, superfici di appoggio che richiedono durezza che la plastica non può fornire. Il processo elimina il press-fit secondario o l'inserimento a ultrasuoni degli inserti metallici, riducendo i costi di assemblaggio e migliorando la consistenza della resistenza allo strappo.

Cos'è il sovrastampaggio?

Dentro sovrastampaggio , un substrato di plastica precedentemente stampato (la prima parte) viene posizionato in un secondo stampo e un secondo materiale termoplastico, in genere un TPE, un TPU o un elastomero più morbido, viene iniettato sopra e attorno alle superfici designate del substrato. Le due plastiche si legano chimicamente (attraverso la compatibilità dei materiali e le condizioni di lavorazione) o meccanicamente (attraverso la geometria ad incastro) alla loro interfaccia.

Il sovrastampaggio viene utilizzato per aggiungere superfici di presa morbide al tatto ad alloggiamenti rigidi (utensili elettrici, maniglie di dispositivi medici, elettronica di consumo), per creare componenti estetici bicolore o bimateriale, per aggiungere caratteristiche di tenuta conformi a parti strutturali rigide e per integrare smorzamento o ammortizzazione delle vibrazioni in un substrato duro. L'impugnatura morbida del manico di uno spazzolino da denti, la custodia gommata di uno scanner portatile e il manico a doppio durometro di uno strumento chirurgico sono tutti componenti sovrastampati.

Differenze chiave: stampo a inserimento e sovrastampaggio

Il choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Controllo di qualità nella produzione di plastica: sistemi, metodi e punti di controllo critici

Controllo di qualità nella produzione di materie plastiche opera su tre livelli: verifica dei materiali in entrata, monitoraggio in-process e ispezione delle parti in uscita. Ciascun livello affronta diverse modalità di guasto e insieme formano il sistema di gestione della qualità che determina se un prodotto stampato soddisfa costantemente le specifiche.

Dentrocoming Material Control

Le proprietà della resina (indice di flusso di fusione (MFI), contenuto di umidità, colore e tracciabilità del lotto) devono essere verificate rispetto alle specifiche del materiale prima dell'inizio della produzione. Una variazione MFI del ±10–15% rispetto alle specifiche nominali può causare variazioni significative di riempimento, abbassamento e dimensionale nella parte stampata. Il contenuto di umidità è fondamentale per i materiali igroscopici: nylon, PC, PET e ABS assorbono l'umidità atmosferica e devono essere essiccati al di sotto dei livelli di umidità specificati (tipicamente 0,02–0,15% a seconda del materiale) prima dello stampaggio. L'utilizzo di resina igroscopica non essiccata produce segni di allargamento, bolle e peso molecolare ridotto, difetti che non possono essere corretti durante la pressa.

Dentro-Process Monitoring

Le moderne macchine per lo stampaggio a iniezione acquisiscono i dati di processo (pressione nella cavità, temperatura di fusione, profilo della velocità di iniezione, tempo di raffreddamento, forza di chiusura) ciclo per ciclo. Il controllo statistico del processo (SPC) applicato ai parametri chiave del processo identifica la deriva prima che causi la produzione di difetti anziché dopo. I sensori di pressione della cavità, trasduttori piezoelettrici montati nello stampo, forniscono un feedback diretto sulle condizioni di riempimento e impaccamento all'interno dello stampo, che è correlato in modo più affidabile con la qualità della parte rispetto alla sola pressione del cilindro. Le parti prodotte in cicli in cui la pressione nella cavità si discosta dalla finestra di processo stabilita possono essere automaticamente scartate da un separatore di parti prima di raggiungere l'area di ispezione.

Metodi di ispezione in uscita

• Controllo dimensionale: CMM (macchina di misura a coordinate) per dimensioni critiche; sistemi di visione per l'ispezione in linea al 100% di pezzi ad alto volume; misurazione manuale per dimensioni semplici passa/non passa a volumi inferiori.
• Ispezione visiva: Visiva al 100% per parti cosmetiche (superfici di Classe A, componenti ottici trasparenti); Campionamento AQL per parti industriali. I sistemi di ispezione visiva automatizzata stanno sostituendo sempre più l’ispezione visiva manuale per la produzione di grandi volumi.
• Test funzionale: test di assemblaggio a scatto, test di tenuta (calo della pressione o perdita di elio per componenti sigillati), test di forza di estrazione per inserti, test di continuità elettrica per componenti di connettori.
• Verifica del materiale: XRF (fluorescenza a raggi X) per lo screening di sostanze soggette a restrizioni (conformità RoHS, REACH); Spettroscopia FTIR per la conferma dell'identità della resina su applicazioni critiche per la sicurezza; prove meccaniche (trazione, impatto) su campioni di primo articolo e di produzione periodica.

Sistemi di Qualità e Certificazioni

Il quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
